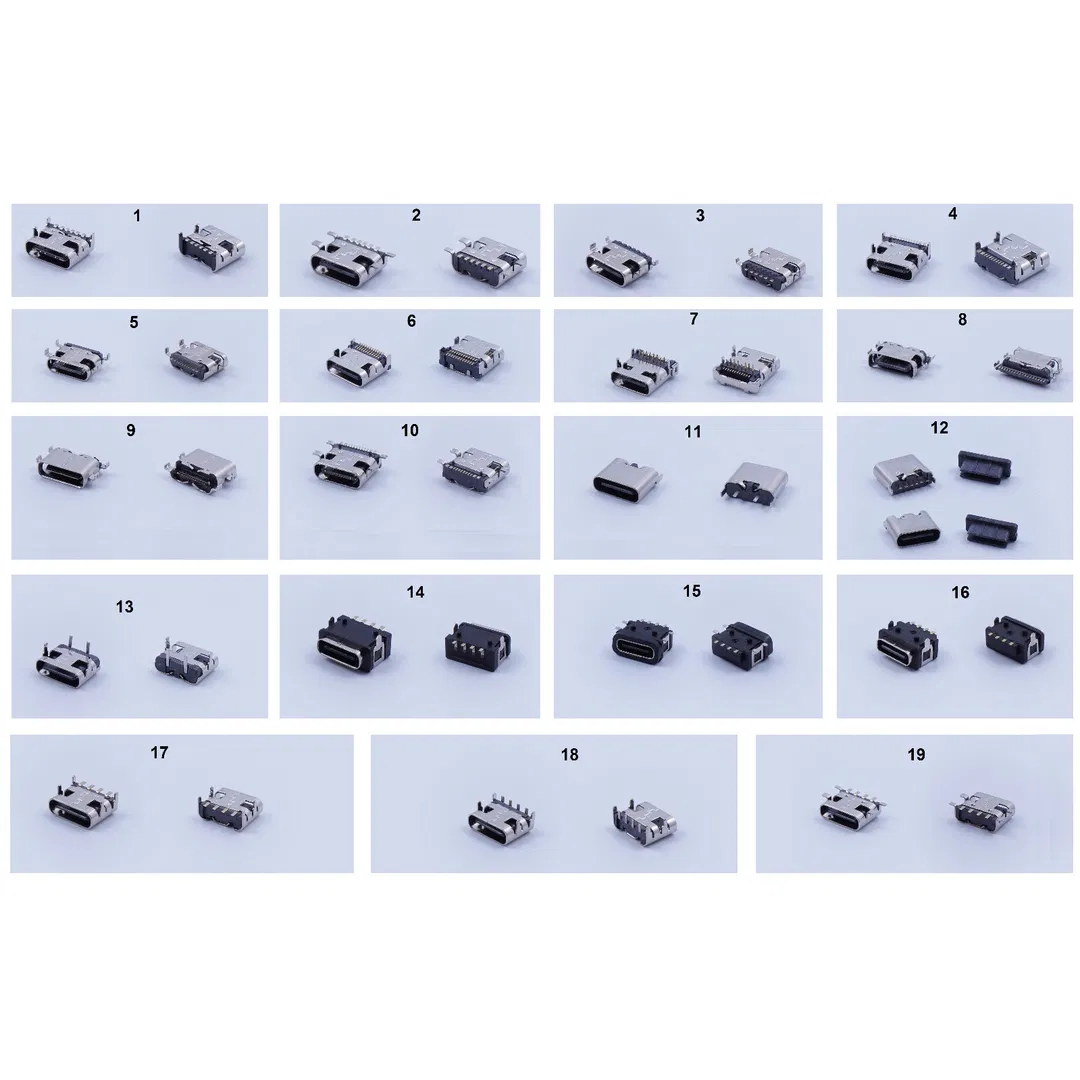

إن مقبس لحام USB C هذا عبارة عن موصل منفذ شحن بديل عالي الجودة لإصلاح الهاتف المحمول والأجهزة الإلكترونية. تم تصميمه لمادة لحام التركيب على السطح، وهو يسمح للفنيين باستعادة وظيفة الشحن ومزامنة البيانات على PCB تالفة. يتوافق هذا المقبس مع أجهزة النوع C العامة، وهو يأتي بمواصفات متعددة المسامير (5-22 سنًا) لملاءمة متطلبات الإصلاح المختلفة. تضمن نقاط التلامس نحاسية اللون مع الطلاء بالذهب flash التوصيل الممتاز، بينما يوفر الغلاف البلاستيكي عالي الحرارة المتانة لدورات التوصيل المتكررة. تتضمن أعداد المسامير المتاحة 5، 6، 12، 14، 16، متغيرات 22 و24 سنًا.
تدعم واجهة USB من النوع C اتجاه القابس القابل للعكس، مما يسمح للمستخدمين بإدخال الكبل في أي اتجاه دون القلق بشأن القطبية. يتوافق هذا الموصل تمامًا مع مواصفات الناقل التسلسلي العالمي ويعمل مع معظم الهواتف الذكية التي تعمل بنظام Android، وبنوك الطاقة، والأجهزة اللوحية، وأجهزة USB C الأخرى.
تحتفظ التهيئة ذات 16 سنًا بزوج واحد من الأزواج التفاضلية عالية السرعة (TX/RX)، تدعم نقل بيانات USB 3.2 Gen1 (5 جيجابت في الثانية) والشحن السريع PD حتى 60 واط، مما يجعلها مناسبة للهواتف الذكية والأجهزة اللوحية والأجهزة الإلكترونية العامة للمستهلكين. يتضمن المتغير كامل الميزات ذو 24 سنًا زوجين كاملين من الأزواج التفاضلية عالية السرعة، التي تدعم USB 3.2 Gen2 (10 جيجابت في الثانية)، USB4 / Thunderbolt (40 جيجابت في الثانية)، إخراج فيديو الوضع البديل DP، وPD بقوة 240 واط، وهو مثالي لأجهزة الكمبيوتر المحمولة، ومحطات الإرساء العالية السرعة، ومحركات الأقراص ذات الحالة الصلبة عالية السرعة.
يتم اختبار استمرارية ما قبل الشحن بنسبة 100% لكل وحدة لضمان إمكانية اتصال موثوق بها. هذا المنتج مثالي لمتاجر إصلاح الهواتف وفنيي الإلكترونيات وهواة إجراء تعليمات التنفيذ الذاتي.
| المعلمات | المواصفات |
|---|---|
| نوع المنتج | مقبس لحام USB C |
| نوع الموصل | USB من النوع C أنثى |
| خيارات PIN | 5، 6، 12، 14، 16، 22, 24 |
| نوع التركيب | SMD (أداة التركيب على السطح) / عبر الفتحة |
| التصنيف الحالي | 3A (16 سن) / 5A (24 سن) |
| معدل الجهد | 20 فولت كحد أقصى |
| معدل البيانات (16 سن) | USB 3.2 Gen1 (5 جيجابت في الثانية) |
| معدل البيانات (24 سنًا) | USB 3.2 Gen2 (10 جيجابت في الثانية) / USB4 (40 جيجابت في الثانية) |
| مقاومة التلامس | < 40 ميجا أوم |
| مقاومة العزل | > 100 ميجا أوم |
| طلاء التلامس | الذهب فلاش على النيكل |
| مادة الحاوية الواقية | فولاذ لا يصدأ، نيكل |
| المتانة | 10000 دورة |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +85 درجة مئوية |
| الاختبار | 100% قبل الشحن (استمرارية، محاذاة المسمار) |
| التغليف | كيس آمن لمنع التفريغ الإلكتروستاتيكي |
| الضمان | 12 شهرًا |
| رمز HS | 8536690000 |
| عدد نقاط التعريف الشخصي | معدل البيانات | شحن PD | إخراج الفيديو | التطبيقات النموذجية |
|---|---|---|---|---|
| 6 | USB 2.0 (480 ميجابت في الثانية) | ≤15 واط | لا | أساور ذكية، ومراوح صغيرة، وإنترنت الأشياء منخفض التكلفة |
| 16 | USB 3.2 Gen1 (5 جيجابت في الثانية) | ≤60 واط | لا | الهواتف الذكية والأجهزة اللوحية والبنوك العاملة بالطاقة |
| 24 | USB 3.2 Gen2 (بسرعة 10 جيجابت في الثانية) | ≤240 واط | نعم | أجهزة الكمبيوتر المحمولة، الشاشات، محركات الأقراص ذات الحالة الصلبة عالية السرعة |
| المشكلة | السبب | الإجراء |
|---|---|---|
| لا يتم شحن الهاتف | الوصلات الملحلية المكسورة أو المنفذ التالف | استبدل المقبس |
| الشحن المتقطع عند تحريك الكابل | ارتخاء الوصلة أو لحام مكسور | استبدل وأعد لحام الورق |
| فشل نقل البيانات ولكن الشحن يعمل | تلف في المسامير D+ أو D | استبدل المقبس |
| توصيل كبل USB مفكوك | آلية احتجاز بالية | استبدل المقبس |
| تلف مادي بالمنفذ | مسامير مثنية أو بلاستيكية مكسورة | استبدل المقبس |
قبل التثبيت:
التثبيت (SMD):
أفريقيا: أصبح جهاز USB C منفذ الشحن القياسي لمعظم الهواتف الذكية الجديدة التي تعمل بنظام Android. يعتبر تعطل منفذ الشحن شائعًا بسبب التآكل اليومي والغبار واستخدام الكابلات منخفضة الجودة. إن الموزعين الذين يقدمون مقابس USB C عالية الجودة يخدمون الطلب المستمر من متاجر الإصلاح المحلية.
أميركا الجنوبية: تظل سوق إصلاح الهواتف الذكية قوية، وتنتشر أجهزة USB C عبر كل قطاعات الأسعار. تجعل التكاليف المرتفعة استبدال الأجهزة أمراً مكلفاً، لذا فإن الإصلاحات على مستوى المكونات اقتصادية وشائعة جداً.
أوروبا: مع وجود ملايين أجهزة USB C، يميل المستهلكون للاحتفاظ بهواتفهم لفترات أطول. ويشجع قانون الحق في الإصلاح على إجراء إصلاحات دقيقة على مستوى المكونات لتقليل النفايات الإلكترونية مع التزام كامل بمواصفات RoHS.
يتم الاحتفاظ بمخزون ثابت من مقابس USB C في تكوينات متعددة المسامير. يتم اختبار كل وحدة بنسبة 100 بالمائة من الاستمرارية وفحص أبعادها قبل التغليف، مع استخدام مواد عالية الجودة من موردين معتمدين لضمان أعلى أداء ميكانيكي وكهربائي.
لطلبات الجملة، يتم قبول: التحويل المصرفي (T/T)، Western Union، MoneyGram، Alipay، WeChat Pay، وUSDT. للطلبات التجريبية أو العينات الصغيرة (تصل إلى 50 قطعة)، تتوفر أساليب الدفع عبر الإنترنت لتسهيل العملية الأولى.
العملات المقبولة: الدولار الأمريكي، اليورو، الجنيه الاسترليني، الدولار الكندي، اليوان الصيني، والنايرا النيجيرية.
شركاء الشحن: DHL، UPS، FedEx، TNT، EMS، البريد الجوي، بالإضافة إلى وكلاء الشحن المحليين.
الضمان: 12 شهرًا.
يرجى تقديم طلب صغير كعينة لاختبار مستوى الجودة والملاءمة الفنية. تتوفر الفواتير الشكلية وقوائم الأسعار المخفضة لطلبات الجملة عند الطلب.
